Baystar kompakt cylinder ORB
Artikelnummer Leverandørs artikelnummer-
Dometic Baystar kompakt cylinder ORB4.459 krBestillingsvare
-
Dometic Baystar kompakt cylinder ORB4.459 krBestillingsvare
-
Dometic Baystar kompakt cylinder ORB4.459 krBestillingsvare
-
Dometic Baystar kompakt cylinder ORB4.439 krBestillingsvare
Baystar frontmonteret hydraulikcylinder til påhængsmotorer op til 150 hk.
Ny version (-3) fra 2019 med -4 ORB-gevind, som er o-ringsforseglet og muligt at dreje nipplen for at få den ønskede vinkel.
Ældre versioner af cylinderen (type H) har 1/8" NPT-gevind.
Baystar er et hydraulisk styresystem til mindre motorer op til 150 hk fra verdens førende producent af hydrauliske styringer, Seastar. Baystar-cylinder 119019 bruges i Baystar-systemer med ratpumpe HH4314-3 og nylonslange HT4420 og i Baystar Plus-systemer med ratpumpe HH4514-3 og HO51xx-hydraulikslange med pressede koblinger.
Baystar-systemet anbefales op til 115 hk, fås som komplet sæt HK4645-3.

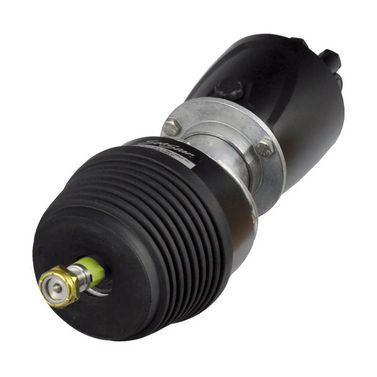

Baystar Plus-system anbefales op til 150 hk, fås som komplet sæt HK1445-3. Baystar Plus-styrepumpen har et andet leje, og der bruges en anden type slange, som øger følelsen og gør styringen lettere at manøvrere.
Nogle motorer kræver en særlig type cylinder (132495, 132496, 132497) for at få den bedst mulige installation, hvor forskellen er "pivot"-pladen, som forbindes til motorens styrearm. Nogle installationer kan også kræve tilpasning af motoren og/eller et ekstra monteringssæt.
For korrekt valg af cylinder, se listen over motorkompatibilitet under produktspecifikation.
Brug altid Seastar olie 009486, forkert olie kan få systemet til ikke at opføre sig normalt.
Cylindervolumen: 118,6 cm³.
Tegning og maksimale mål for installation.
Kompatibilitetsliste:
Listen viser de mest almindelige påhængsmotorer på markedet. Nogle motorer kræver en særlig cylindertype for at få den bedst mulige installation. Nogle installationer kan kræve motortilpasning eller et ekstra monteringssæt, HA5477 jordkabel anbefales for at undgå galvanisk korrosion.
Mærke | Årgang | Model | Cylinder | Bemærkninger. |
Honda | 1992- | 30-50 Hk | 119019 | 2 |
1996- | 60-90 Hk | 119019 | ||
2015- | BF100 | 119019 | ||
1998-2010 | 115-130 Hk | 132495 | ||
2003- | 135-150 Hp | 119019 | ||
2010- | 115 Hp | 119019 | ||
Johnson/ Evinrude |
1977-1990 | 65-150 Hk | 132496 | |
1991- | 40-150 Hk /ETech | 119019 | 2 | |
1997- | 115 Hk FICHT | 132497 | 4 | |
1997- | 75-150 Hk FICHT | 119019 | 5 | |
1998- | 40-140 Hk 4-takts | 132497 | 1, 2, 4 | |
Mercury/ Mariner |
1998- | 40-60 Hk | 132496 | |
1984- | 75-150 Hk | 119019 | ||
Selva | 2000- | 75-70 Hp | 132496 | 1, 2 |
2000- | 90-150 Hk 4-takts | 119019 | 5 | |
2011-2013 | 115 Hk | 132497 | ||
Suzuki | 1986- | 150 Hk | 119019 | 5 |
Kun 1996 | 115-140 hk | - | ||
1987-2002 | 115-140 Hk | 119019 | 1 | |
1990-2000 | 90-100 Hp | 119019 | ||
1998- | 40-70 4-takts | 119019 | 1, 2 | |
2001- | 90-140 hK 4-takts | 132497 | 1, 4 | |
Tohatsu | 1990- | 40-140 Hp | 119019 | |
2014- | BFT60-BFT150 | 119019 | ||
Yamaha | 1998- | 40-50 Hk | 119019 | 2 |
1998- | 60 Hp | 119019 | 3 | |
1986- | 70-90 Hp | 119019 | 1 | |
1997- | 80-150 hk 4-takts | 119019 | 5 | |
2000- | 25-70 Hk 4-takts | 132496 | 1, 2 | |
2011-2013 | F115A | 132497 | ||
2014- | F115B | 119019 |
Bemærkninger:

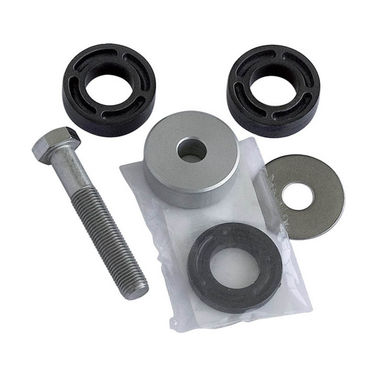

1. Monteringssæt HO5090 er påkrævet
2. Motorophæng skal skæres til, og motoren skal boltes fast på agterspejlet.
3. Styrearm Yamaha varenummer 63D-48511-00-4D skal monteres.
4. 119019 cylinder kan bruges, monteringspladen skal vendes om.
5. Højtydende motorer på 150 hk bør bruge SeaStar-styring.
